产品特点

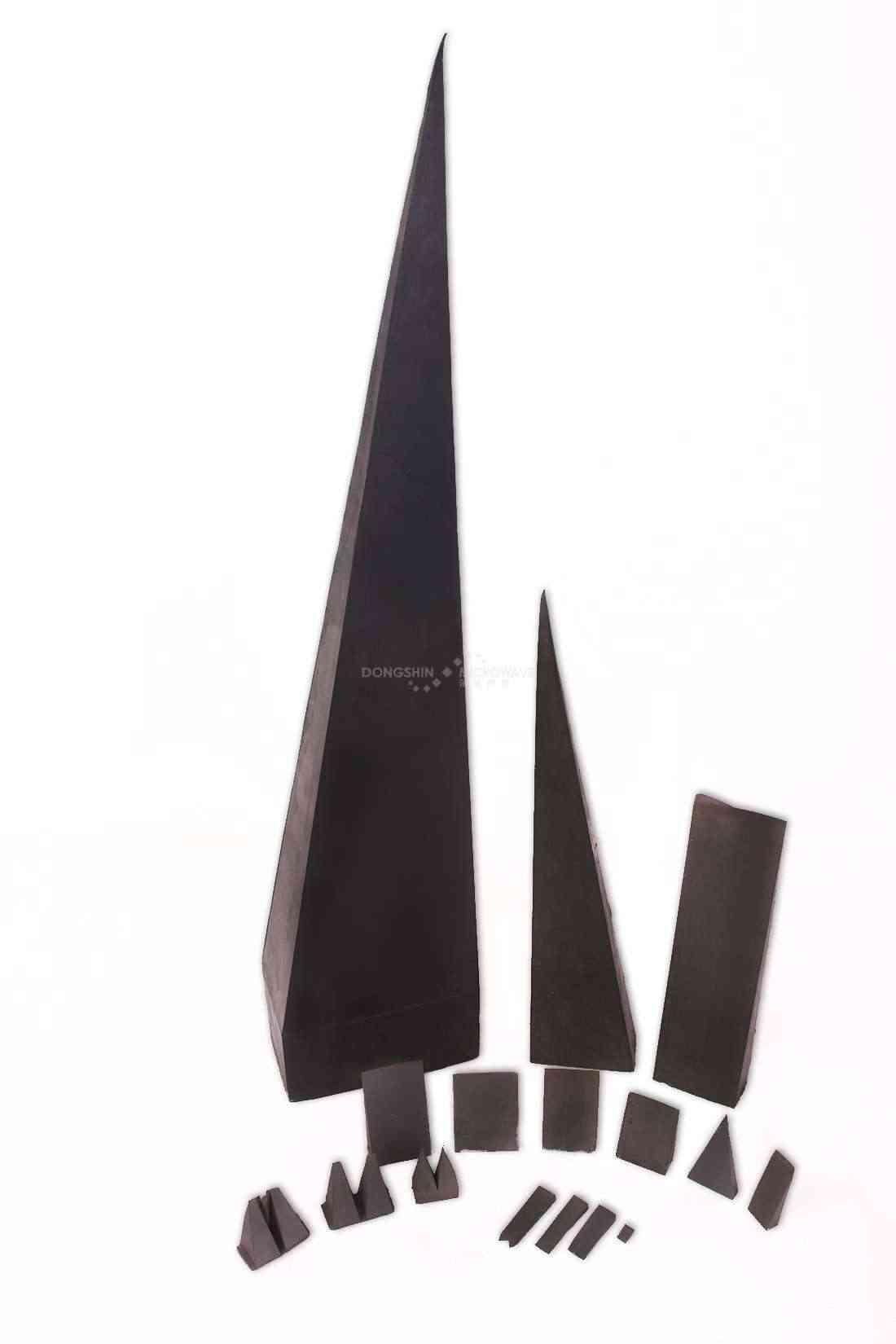

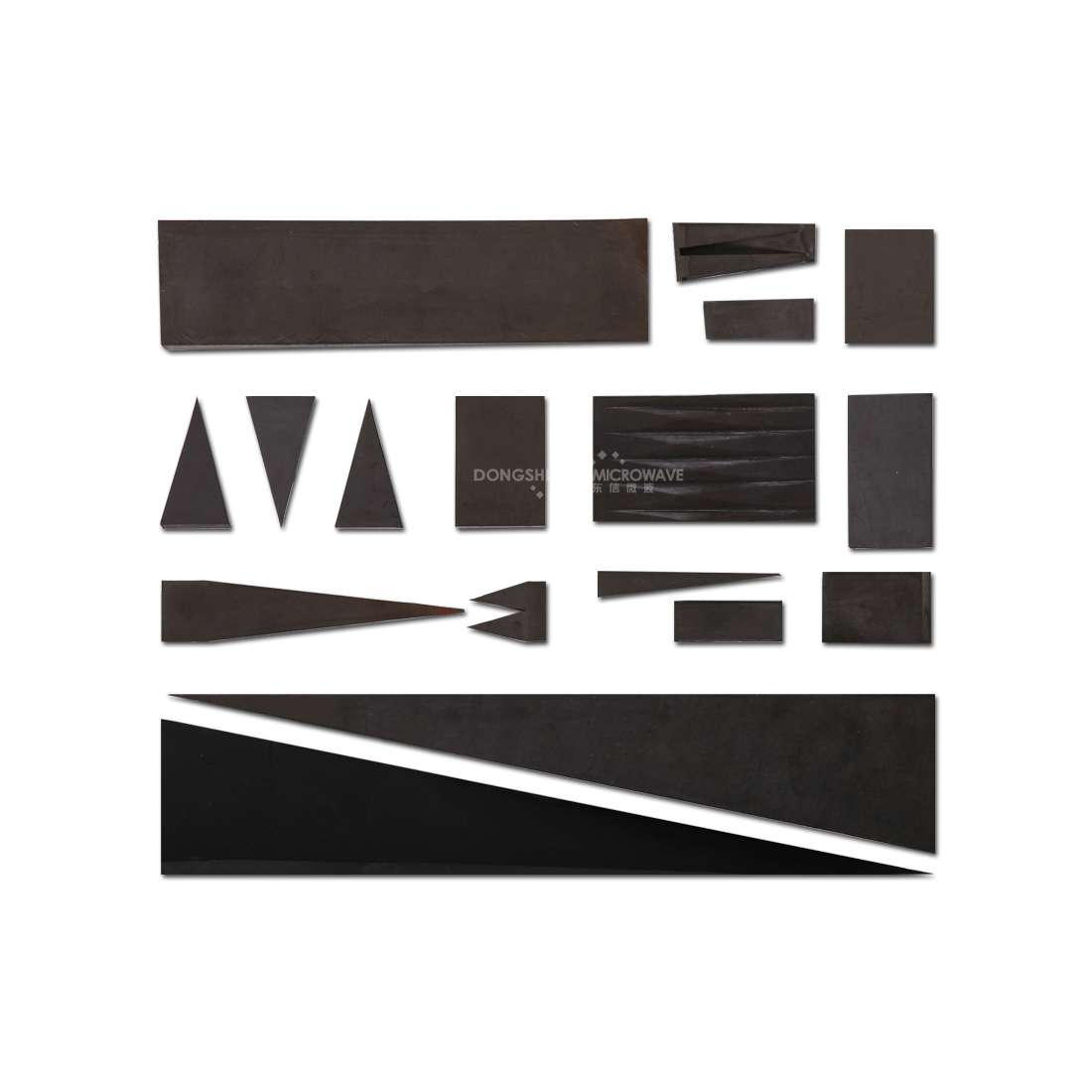

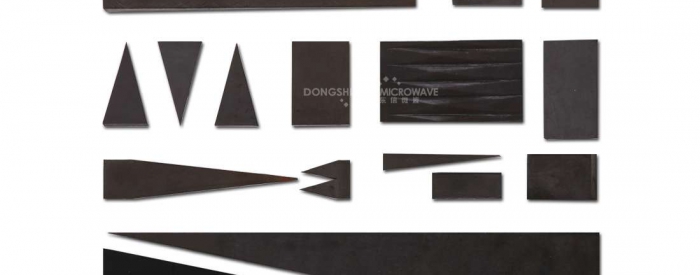

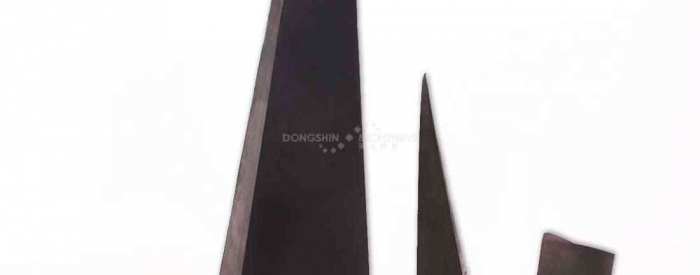

RL型橡胶波导负载是以橡胶和吸波填料经过模具压制,形成的特殊形状的波导终端负载用的吸波材料。形状有单尖劈型,双尖劈型,尖锥型等。有弹性,耐老化性能好,吸波性能优秀。
负载的长度可用波导波长λg表示,一般λg约为自由空间波长的4/3倍。波导负载长度越长,吸波性能越好,驻波系数越小。
本系列耐温约120℃,适于中小功率。RL型可承载功率容量正比于耐受温度和散热面积;不同波导,约正比于λg。
负载的长度可用波导波长λg表示,一般λg约为自由空间波长的4/3倍。波导负载长度越长,吸波性能越好,驻波系数越小。
本系列耐温约120℃,适于中小功率。RL型可承载功率容量正比于耐受温度和散热面积;不同波导,约正比于λg。
应用场景
在微波系统很多地方都使用各种类型的RL波导负载。短波导负载多在工程上用,长波导负载多在仪表上用。
代替天线作为中小功率发射机的假负载,这样可以不对外发射功率,既方便又保密。
在各种微波测量系统中作为标准负载,提供测试和调整的相对标准。
用做定向耦合器的吸收负载,特别是广泛运用在各种环形器中的三端或四端的终端器。
代替天线作为中小功率发射机的假负载,这样可以不对外发射功率,既方便又保密。
在各种微波测量系统中作为标准负载,提供测试和调整的相对标准。
用做定向耦合器的吸收负载,特别是广泛运用在各种环形器中的三端或四端的终端器。
性能参数
负载长度 | 频带宽度 | 驻波系数 |
0.5λg | 20% | <1.2 |
1.0λg | 30% | <1.1 |
2.0λg | 45% | <1.05 |
3.0λg | 50% | <1.03 |
